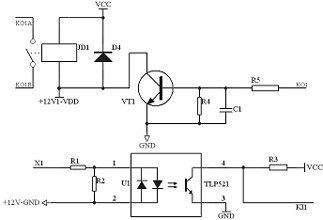

间继电器作用是用来传递信号或同时控制多个电路，也可直接用它来控制小容量电动机或其他电气执行元件，它的结构和交流接触器基本相同，只是电磁系统小些，触点多些。继电器的工作原理是当某一输入量(如电压、电流、温度、速度、压力等)达到预定数值时，使它动作，以改变控制电路的工作状态，从而实现既定的控制或保护的目的。在此过程中，继电器主要起了传递信号的作用。常用的中间继电器主要有JZ7系列和JZ8系列两种，后者是交直流两用的。在选用中间继电器时，主要是考虑电压等级以及常开和常闭触点的数量。至于继电器接线具体应该怎么接？接下来将分享一个继电器接线图同时为大家做个简单的介绍。
方法/步骤
-
同一模块通过不同的接线可实现高电或低电平触发，触发电流不小于1mA，部分51单片机IO口输出能力较弱，需要上拉或者增加驱动能力电路(默认为低电平触发)
-
低电平驱动的优点，系统加电复位时，负载不会工作，安全性较高。
-
控制电压
：
3VDC~12VDC
（默认为
5V
控制）
，光耦隔离，可实现
控制电压与驱动电压分离，实现双电源供电，提高搞干扰能力；
-
被控电压
：***高
250VAC
、
30VDC
；
-
每组继电器有常开、常闭触点各一组
，***大允许
10A/250VAC
；
-
带
LED
继电器状态指示灯（继电器闭合是点亮、断开时熄灭）
；
-
控制端和被控端都采用***新的端子接线柱设计，更实用；
-
带反向续流二极管
，保护继电器，延长使用寿命
-
适用场合：小家电控制、单片机开发扩展
-
双面板设计，关键线路宽线连接
，保证
10A
电流在板上安全通过；
-
输出采用大电流接线端子，方便接线且不需焊接
-
被控端覆铜堆锡，增加驱动电流
-
板子上设置有
4
个
3mm
螺丝孔，方便用户固定；
